Relevé photogrammétrique par drone
Courant Juin, NGE Fondations m'a confié le relevé par photogrammétrie d'un tronçon de falaise en vue de la construction d'un poste d'atterrage de lignes électriques à très haute tension, jouxtant la centrale nucléaire voisine.
Passée la difficulté d'avoir toutes les autorisations nécessaires, l'objectif était d'avoir un nuage de points, ainsi qu'une orthophotographie avec courbes de niveaux.
J'ai donc planifié plusieurs vols automatiques, complétés par des vols manuels pour avoir une résolution finale de 1,6 cm/pixel, la surface étant de 8Ha avec un dénivelé d'environ 106 mètres. Un géomètre est ensuite venu géolocaliser les 17 cibles réparties sur le site, ce qui a permis une précision globale (x,y,z) inférieure à 4 cm.

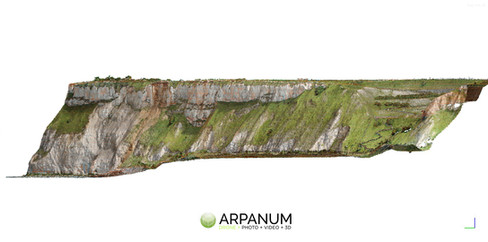

Extrait du nuage de points avec courbes de niveaux, et Modèle Numérique d'Élévation (MNE).
Cliquez sur les images pour agrandir :
